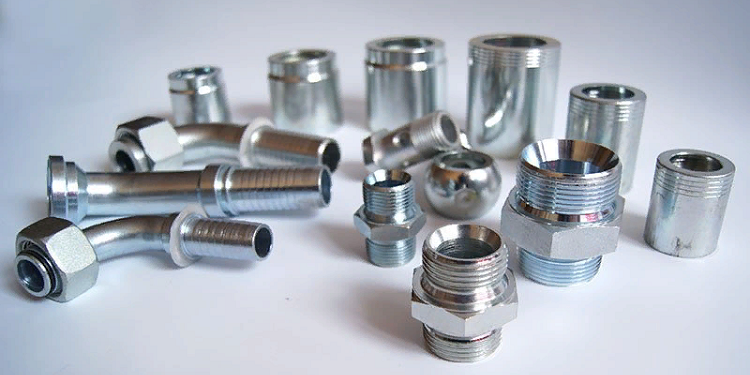

Фитинги или наконечники принято использовать в процессе установки рукавов высокого давления, крепящихся специальными оплетками из металла или навивками из стали.
Фитинги РВД считаются одним из главных элементов в системе гидравлического типа. Рукава высокого давления будут работать полноценно только в том случае, если будет проведена правильная гидроразводка.
Выбор фитингов
Фитинги для гидравлических рукавов требуют внимательного подбора. Имеется несколько факторов, на которые следует обратить внимание:
- Сочетание всех концов резьбового характера. Этот момент очень важен, ведь он помогает избежать утечек, попадания воздуха и снижения давления в ходе рабочего процесса. Чтобы фитинги сели качественно, стоит правильно подобрать резьбу, угол посадки и не забывать ставить прокладки для уплотнения.
- Температура воздуха и рабочая – параметр, от которого зависит поведение стали: она может расширяться или сжиматься.
- Среда, в которой работает рукав. Этот фактор следует учесть при приобретении элементов для соединения, ибо фитинг может быть качественным, а его прокладка не предназначена для данной среды работы. Такое развитие событий способствует разрушению стали и разгерметизации рукавов.
- Устойчивость металла к коррозии. Все фитинги выполняются из специального нержавеющего материала, на который нанесено гальваническое покрытие.
- Уровень давления. В ходе приобретения фитингов, стоит следить за тем, чтобы в комплекте шли оригинальные кольца для уплотнения.
- Уровень вибрации. При наличии такого явления рукав может быстро разгерметизироваться. Чтобы этого не произошло фитинг должен быть с разъемным фланцем.
Особое внимание следует уделить тому моменту, что фитинги могут отличаться по своему предназначению: одни используются для соединения с портом, а другие – с переходником. Портовое соединение дает возможность исключить большого количества дополнительных соединений, но его тяжело выполнять. Во втором случае можно использовать фитинги без специальной ориентации, которые способны выдержать дополнительную утечку.
Правила установки фитинга
Если разрыв случился внезапно, то следует быстро его устранить – провести ремонт рукава даже тогда, когда рукой нет соответствующих инструментов. В этих целях приобретается фитинг и кладется в ящик для ремонта. Устанавливается элемент по такой системе:
- Отрезается рукав нужной длины.
- На шланг ставится муфта.
- Гильза зажимается специальными тисками, а ниппель смазывается.
- Насаживается фитинг так, чтобы муфта не сдвинулась с места.
- Закручивается специальным ключом.
Стоит учесть, что подобные фитинги необходимы и в случае установки абсолютно новых рукавов.
