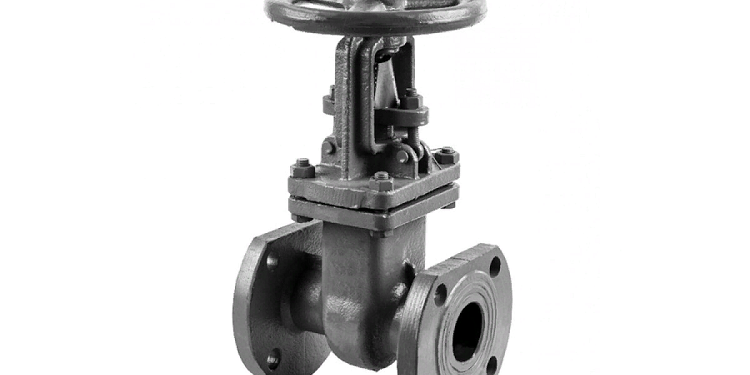

Задвижка 30с41нж – запорная конструкция низкого давления, используется в общепромышленных целях.
Устанавливается в теплотрассах и водопроводах, с циркулирующими газообразными и жидкими потоками: воды, пара, газообразных веществ, продуктов переработки нефти и прочих сред, устойчивым к материалам конструкции.
Сущность системы согласно стандарту 24856-2014 звучит так, задвижка – это разновидность арматуры с клином, который оснащён запирающим устройством, закрывающим движение рабочих потоков путем осуществления возвратной и поступательной работы под углом 90 градусов к основанию притока.
Устройство 30с41нж можно отнести к разновидности известных видов запорной арматуры, которая устанавливается в теплотрассах и водопроводах, рассчитанных на движение неагрессивной рабочей среды с давлением ≤1,6 МПа.
До того, как купить задвижку на https://teharmatura.ru/catalog/truboprovodnaya-armatura/zadvizhki/zadvizhki-stalnye/30s41nzh/ нужно изучить и разобраться, что можно считать ее главными составляющими — это основной блок, состоящий из ряда устройств и крышку, имеющую запирающую систему. Также конструкция оснащена и работает благодаря такому перечню корпусных элементов:
- клиновому механизму (главное элемент задвижки);
- элементу шпинделя (отвечающим за его передвижение клина);
- гайке к шпинделю;
- крышке на сальнике;
- откидному болту;
- стационарному болту;
- маховику, для применения ручного режима;
- гайке маховика;
- гайке;
- шайбе;
- штифту;
- набивке сальника.
Разновидности устройства
Внутри основного блока и крышки конструкции 30с41нж существует полое пространство, рабочий поток поступает в него под высоким давлением.
Задвижки выпускаются в таких разновидностях:
- конструкция с моделью клина в форме диска;
- конструкция с упругим и жестким клином.
Вторая позволяет частичные деформации, это способствует герметичности соединения с кольцами на корпусе в местах более плотных участков. Другими словами, гарантирует необходимый уровень непроницаемости соединений, которые в свою очередь препятствует заклиниванию затворов под воздействием повышенного давления.
Конструкция оборудована выдвигающимся шпинделем. Месторасположение клина устройства обеспечивает степень интенсивности передвижения среды. Этот механизм совершает движения в перпендикулярном направлении к маршруту передвижения потока, подтягивается к седлам.
Данная конструкция, оснащена выдвигающимся шпинделем, ходовым модулем и непосредственно соединяется с затвором. Как результат исключается взаимодействие с движимым потоком, и это способствует повышению долговечности работы задвижки, легче выполняется техническое обслуживание и ремонтные работы.
Задвижка 30с41нж является наиболее компактной, ее можно устанавливать в ограниченной среде. Если соблюдать порядок консервации, то устройство может храниться долгий период времени, не утрачивая эксплуатационные характеристики.
Варианты монтажа
Монтаж задвижек 30с41нж возможен:
- при помощи фланцевых соединений с трубой – характеризуется долговечностью, прочностью, рассчитана на конструкции с высокими давлениями потока. Демонтируется и устанавливается устройство в соответствии с предписанием 12815-80.
- путем приварки. Позволяет обеспечить работу задвижек ручным образом (управляя вентилем маховика, механическим редуктором), используя электроприводные устройства.
